مرجع مفتوح لكل سلسلة في التشكيلة: مقطع كل بروفيل، وأبعاده بالمليمتر، وكوده، والزجاجية المطابقة، والبروفيلات المساعدة - منقولة من كاتالوج المخططات الفنية للمصدر.
كيف تقرأ المخطط الفني؟

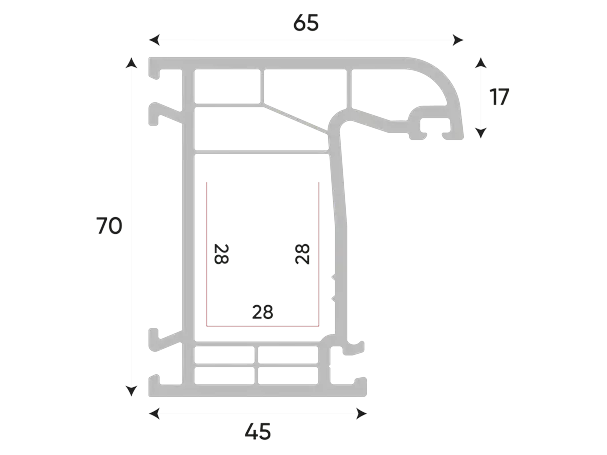

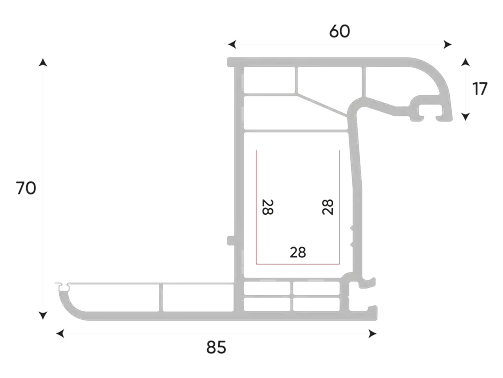

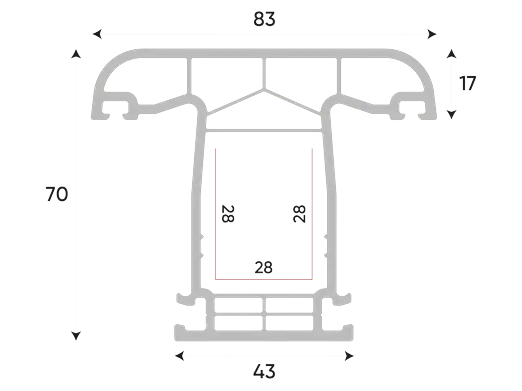

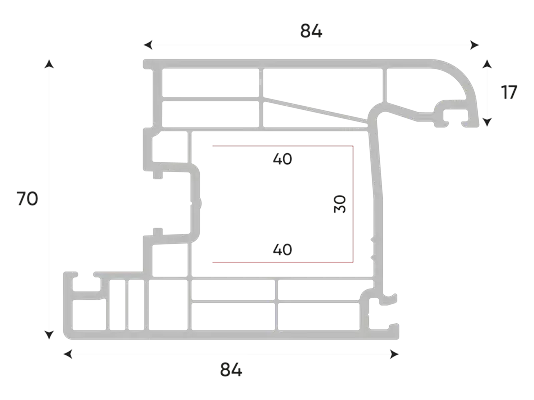

المخطط الفني ليس صورة للمنتج، بل مقطع عرضي له: ما تراه هو شكل البروفيل لو قُطع عمودياً على طوله. الفراغات المرسومة داخله هي الغرف، وهي بنية البروفيل الداخلية التي تحمل التسليح وتفصل بين الداخل والخارج.
هذا المقطع هو ما تعتمد عليه الورشة عملياً: منه تعرف أين يجلس الزجاج، وأين يدخل التسليح، وكيف يلتقي الجناح بالكادر.
كيف تُعرض الأبعاد؟
كل الأبعاد بالمليمتر. الحروف A و B و C هي خطوط الأبعاد المرسومة على المقطع نفسه: A العرض الظاهر للبروفيل، B عمقه (وهو ما يقابل عرض النظام في السلاسل التي يحدّده لها الكاتالوج)، C الارتفاع الكلي للقطعة كما هو مؤشَّر.
الأرقام الصغيرة داخل المقطع هي أبعاد الغرف المؤشَّرة على الرسم. ننقلها كما هي ولا نحوّلها ولا نقرّبها.
ما فائدة كود البروفيل؟

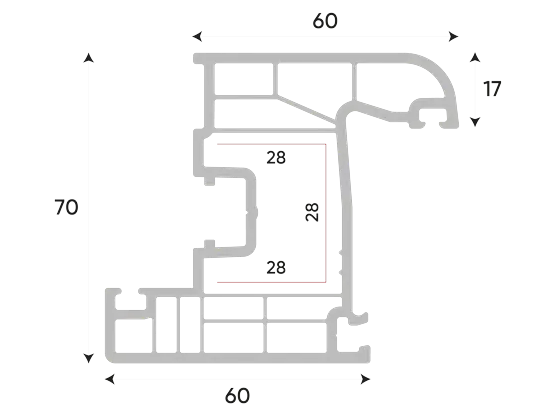

الكود هو المعرّف الوحيد الذي لا يلتبس. الاسم الوصفي قد يترجَم أو يختصر، لكن T7002 أو R6008 أو S6003 يشير إلى قطعة واحدة بعينها بأبعادها المطبوعة.
في الطلب والتسعير وجدول الكميات، الكود هو ما يمنع الخطأ. أرسل الأكواد بدل الأوصاف، ويصلك عرض السعر أسرع وأدق.
ثلاث فئات لا تُخلط
- 01البروفيلات الرئيسية
الكادر والجناح وقاطع T والكادر بحاجب: القطع التي يتكوّن منها هيكل النافذة أو الباب. لكل سلسلة مجموعتها الخاصة، ولا تُخلط بروفيلات سلسلة بأخرى.
- 02الزجاجيات

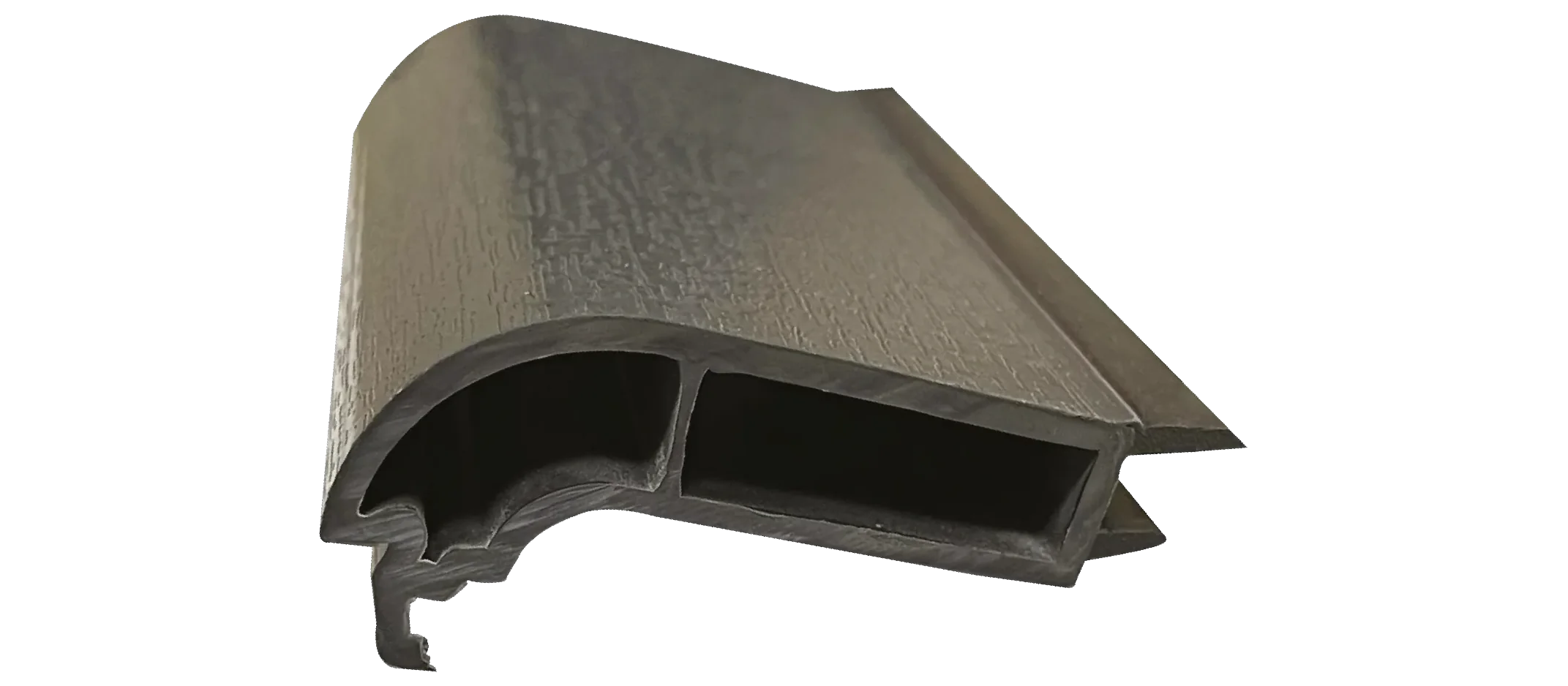

القطع التي تثبّت الزجاج داخل الكادر. سماكتها مرتبطة بتركيب الزجاج، ولكل مجموعة سلاسل أكوادها المفردة والمزدوجة.
- 03البروفيلات المساعدة
الحاجب والبروفيلات الصندوقية والأنابيب ومحوّلات الزاوية واللمبري: قطع الإتمام والتثبيت. تُستخدم مع أكثر من سلسلة، ولذلك تُعرض مستقلة.
كيف يستخدمه المهنيون؟
الورشة تحدّد الكود الصحيح قبل القص فتتفادى إعادة التصنيع؛ والموزّع يبني تسعيره على أكواد ثابتة؛ والمهندس ينقل الأبعاد إلى جدول الكميات والمواصفات دون وسيط.

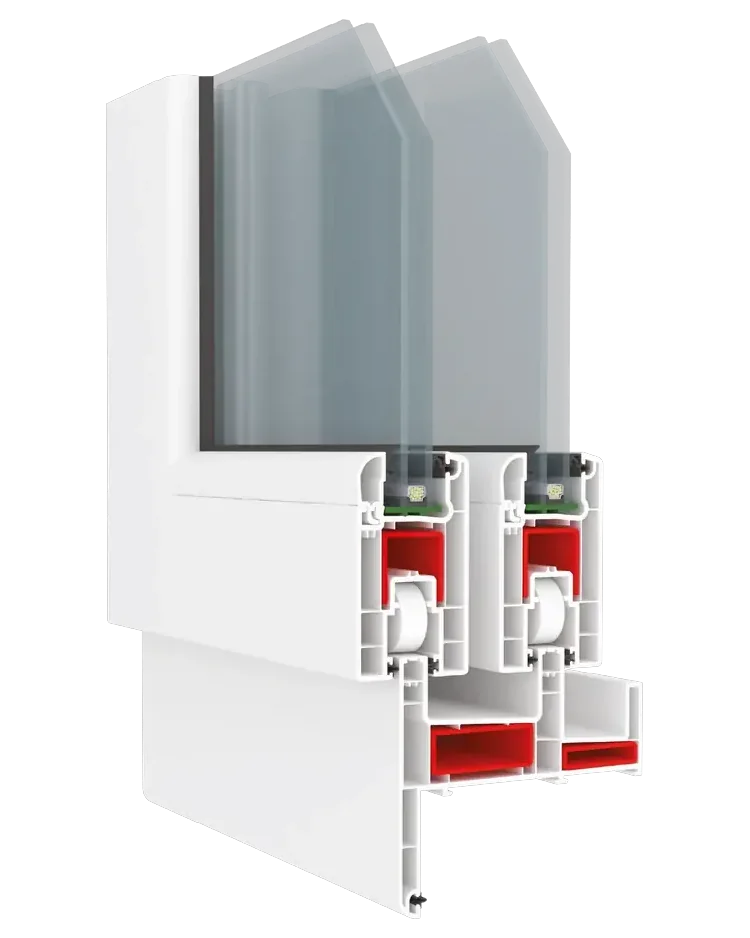

الأنظمة
صفحة لكل سلسلة، فيها جدول البروفيلات والمخطط الفني وبطاقة الألوان.
الزجاجيات
أكواد الزجاجيات لكل مجموعة سلاسل كما يطبعها الكاتالوج.

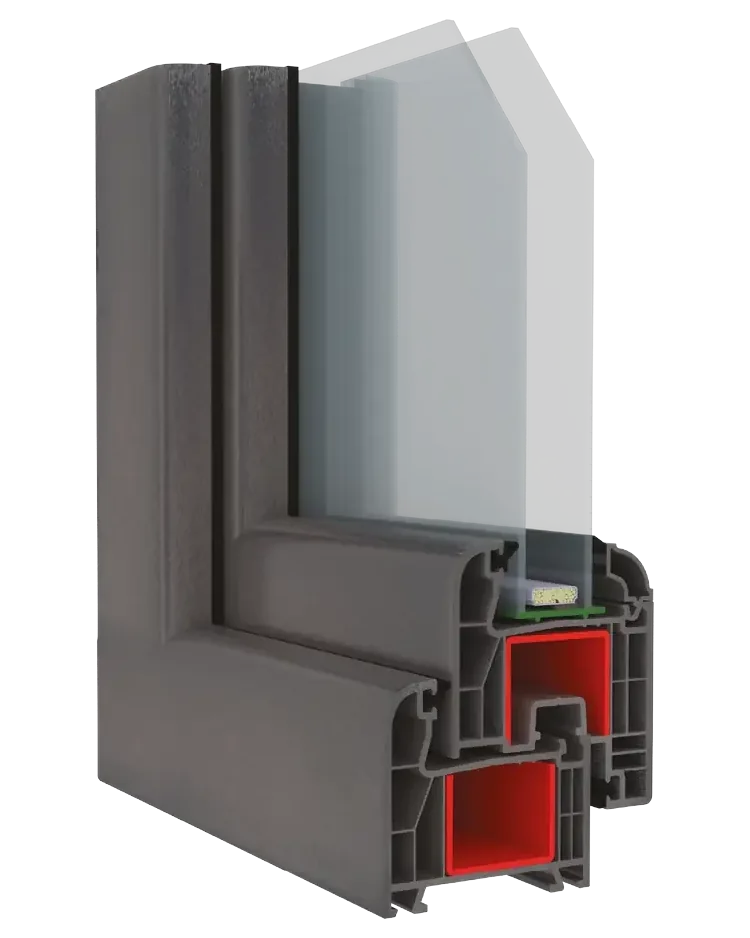

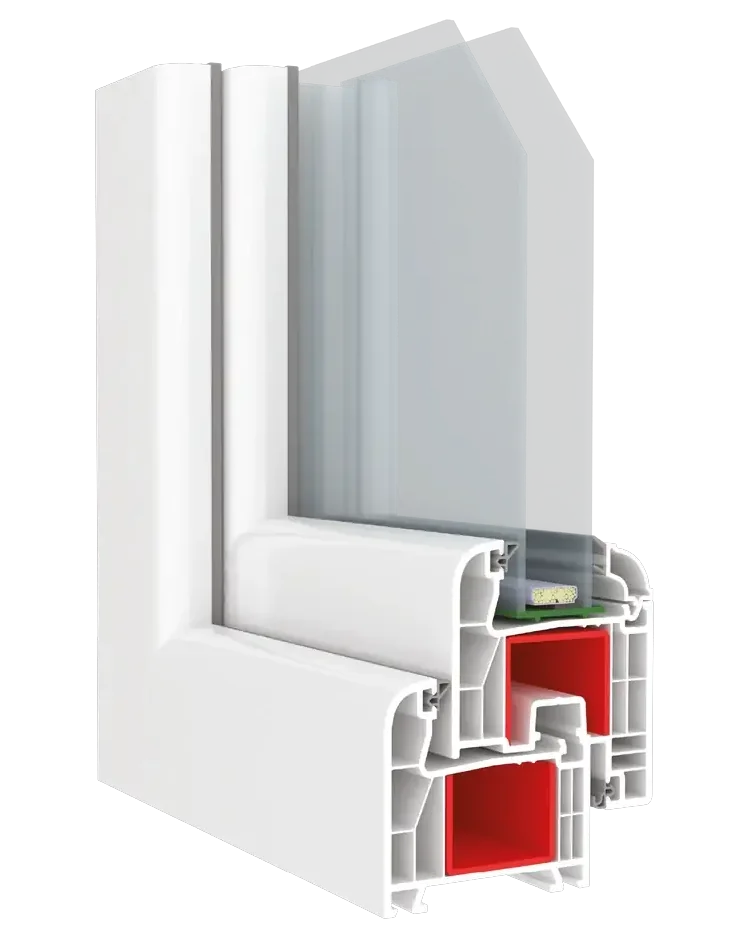

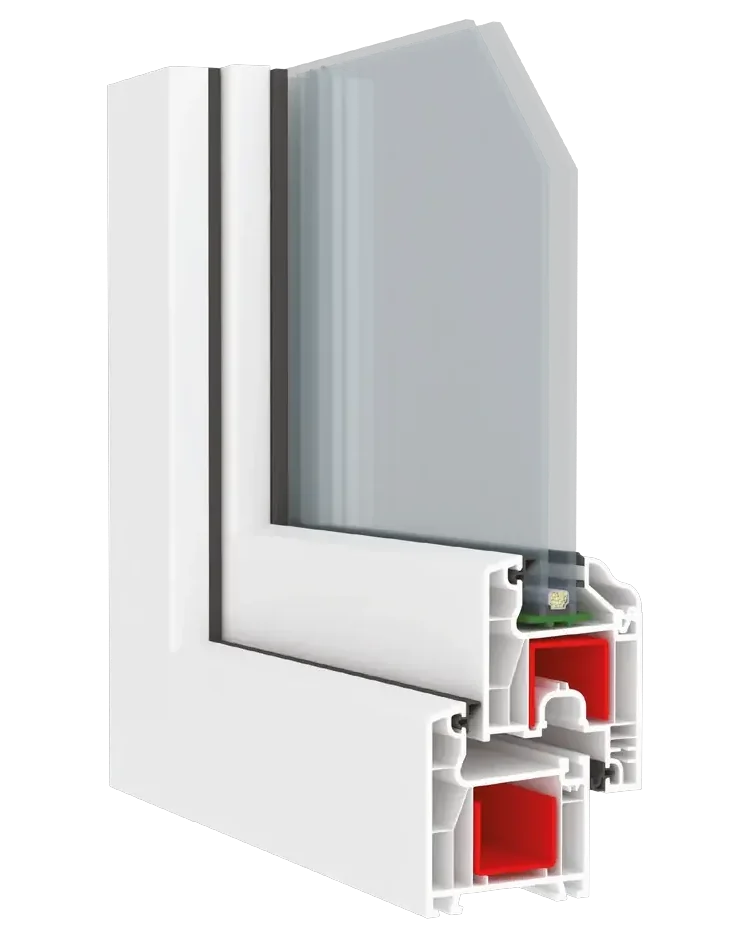

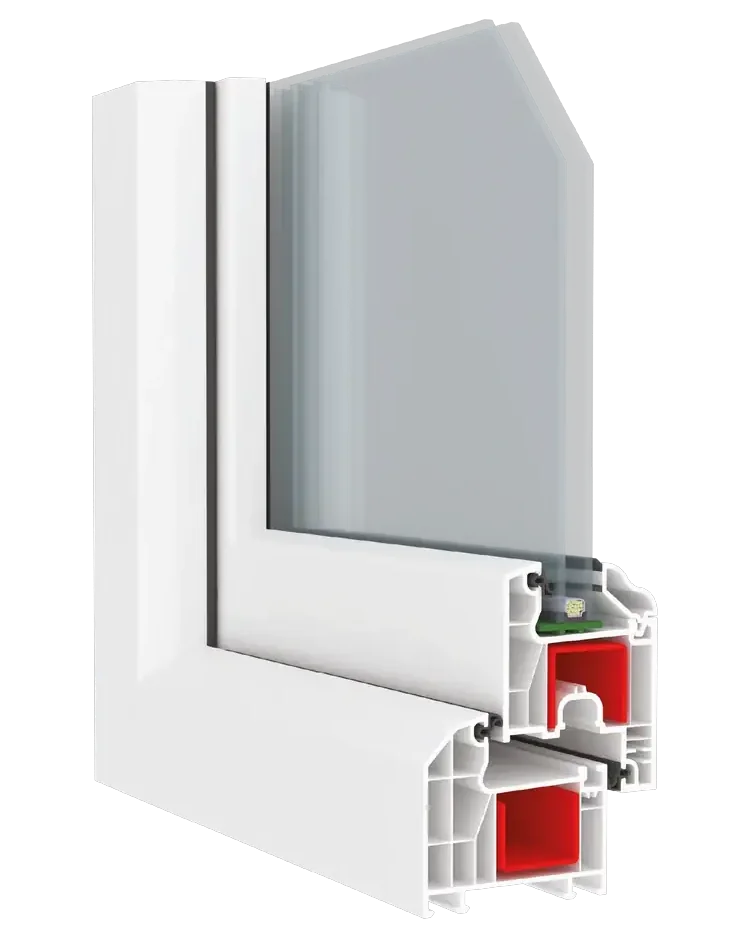

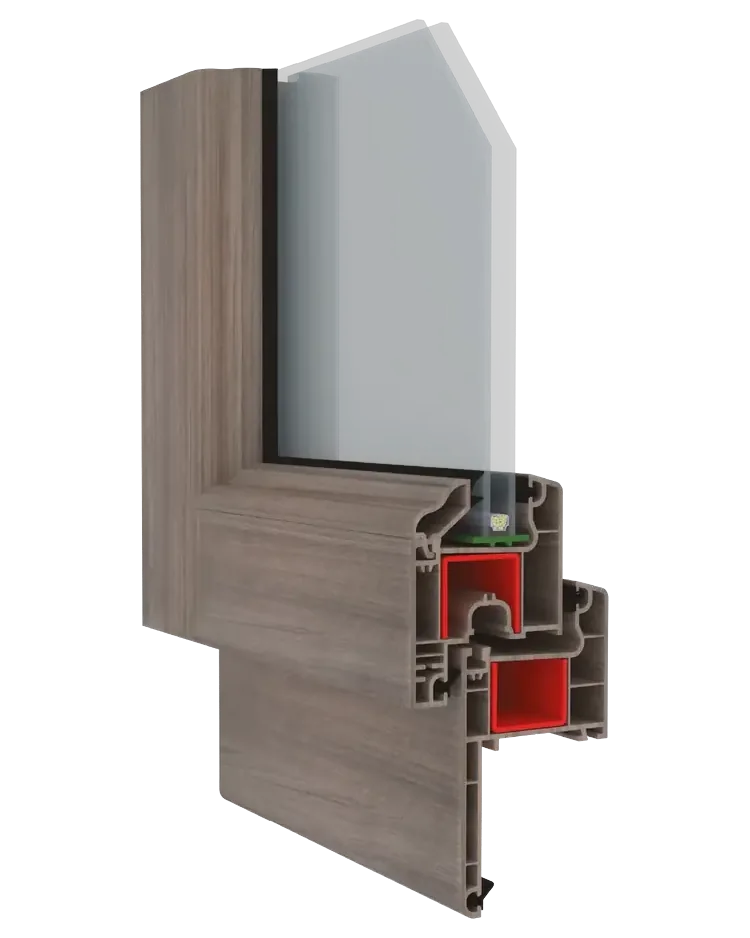

| للسلاسل | السماكة | تركيب الزجاج | مزدوج | مفرد |
|---|---|---|---|---|
| Erciyes | 24 mm | 4-16-4 | T7008 | T7007 |
| Ilgaz | يُؤكَّد عند الطلب | يُؤكَّد عند الطلب | T7006 | T7007 |
| Karaca · Raman · Toros | 20 mm | 4-12-4 | R6008 | R6009 |
حيث يطبع المصدر قيمتَي سماكة متعارضتين لمجموعة واحدة، لا ننشر السماكة ولا تركيب الزجاج، ونكتفي بالأكواد غير المتنازع عليها. تواصل معنا للتأكيد قبل الطلب.
البروفيلات المساعدة
قطع الإتمام والتثبيت التي تُستخدم مع أكثر من سلسلة.
| بروفيل | الأبعاد |
|---|---|
| بروفيل حاجب | A 120 · B 70 |
| بروفيل صندوقي 60×60 | A 60 · B 60 |
| بروفيل صندوقي 70×70 | يُؤكَّد عند الطلب |
| أنبوب 60 | A 60 |
| محوّل زاوية | A 58 · B 15.93 |
| محوّل زاوية | A 70 · B 18.5 |

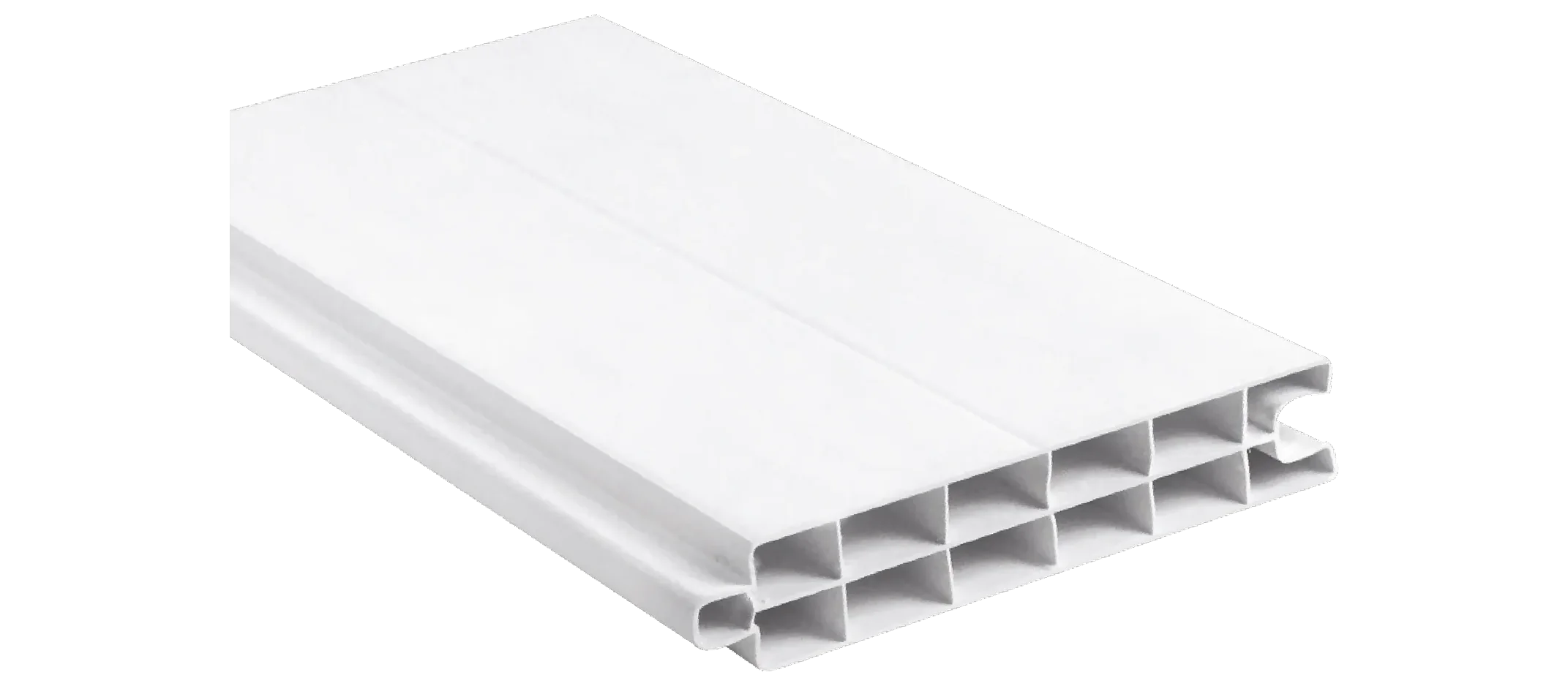

| لمبري | A 100 · B 20 |
بند واحد في هذا الجدول تختلف تسميته المطبوعة عن خطوط أبعاده على الرسم نفسه؛ نعرض اسمه ولا ننشر أبعاداً متنازعاً عليها. أبعاده تُؤكَّد عند الطلب.
ما ننشره وما لا ننشره
ننشر ما يوثّقه كاتالوج المصدر: المقاطع والأبعاد والأكواد والزجاجيات والألوان. البيانات التي لا يطبعها الكاتالوج - كقيم العزل الحراري والصوتي ومقاومة الرياح والاعتمادات - لا تظهر على هذا الموقع، لأننا لا نقدّرها ولا ننقلها من منتج مشابه. إن كنت تحتاج بياناً غير منشور هنا، اطلبه منّا مباشرة ونعود إليك بما يمكن توثيقه.
تحتاج مرجعاً لا تجده هنا؟
أرسل لنا السلسلة أو الكود الذي تعمل عليه، ونعود إليك بما هو موثّق.
