كاراجا
كاراجا سلسلة نوافذ وأبواب بعرض نظام 60 مم، أي أن عمق البروفيل الأساسي الذي يُبنى عليه الكادر والجناح هو 60 مم. يطبع الكاتالوج لها 5 بروفيلات رئيسية على صفحة 8.
اطلب عرض سعر
ما الذي تتكوّن منه السلسلة؟
كل سلسلة مجموعة بروفيلات تعمل معاً. الكادر هو الإطار الثابت الذي يُركَّب في فتحة الجدار، والجناح هو الجزء المتحرّك الذي يحمل الزجاج، وقاطع T يفصل بين جناحين أو بين جناح وقطاع ثابت، والكادر بحاجب ينهي التقاء الإطار بالجدار. البطاقات أدناه تبيّن ما يطبعه الكاتالوج لهذه السلسلة تحديداً.
A و B و C هي خطوط الأبعاد المرسومة على المقطع نفسه: A العرض الظاهر، B عمق البروفيل، C الارتفاع الكلي للقطعة كما هو مؤشَّر في الرسم.

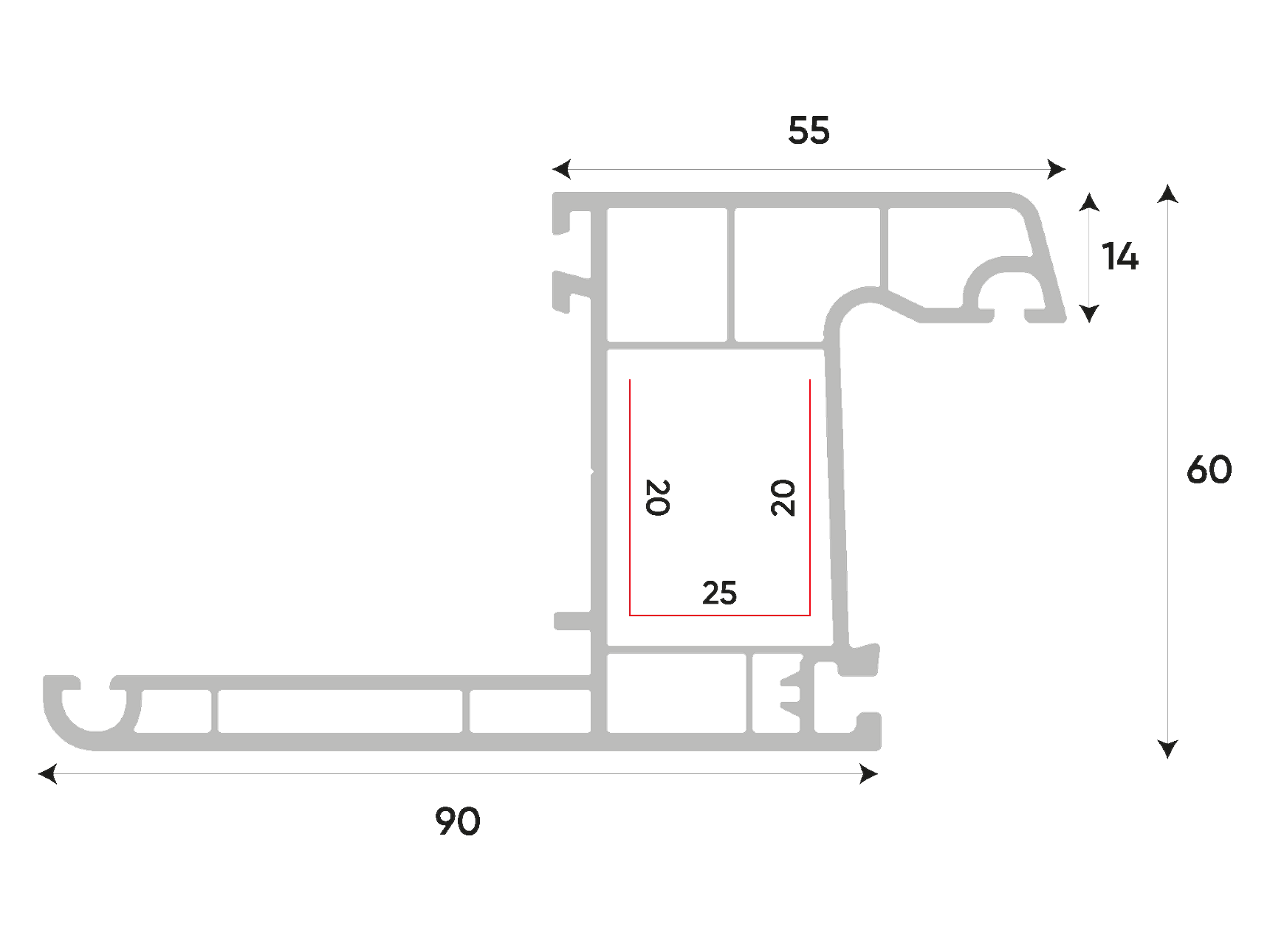

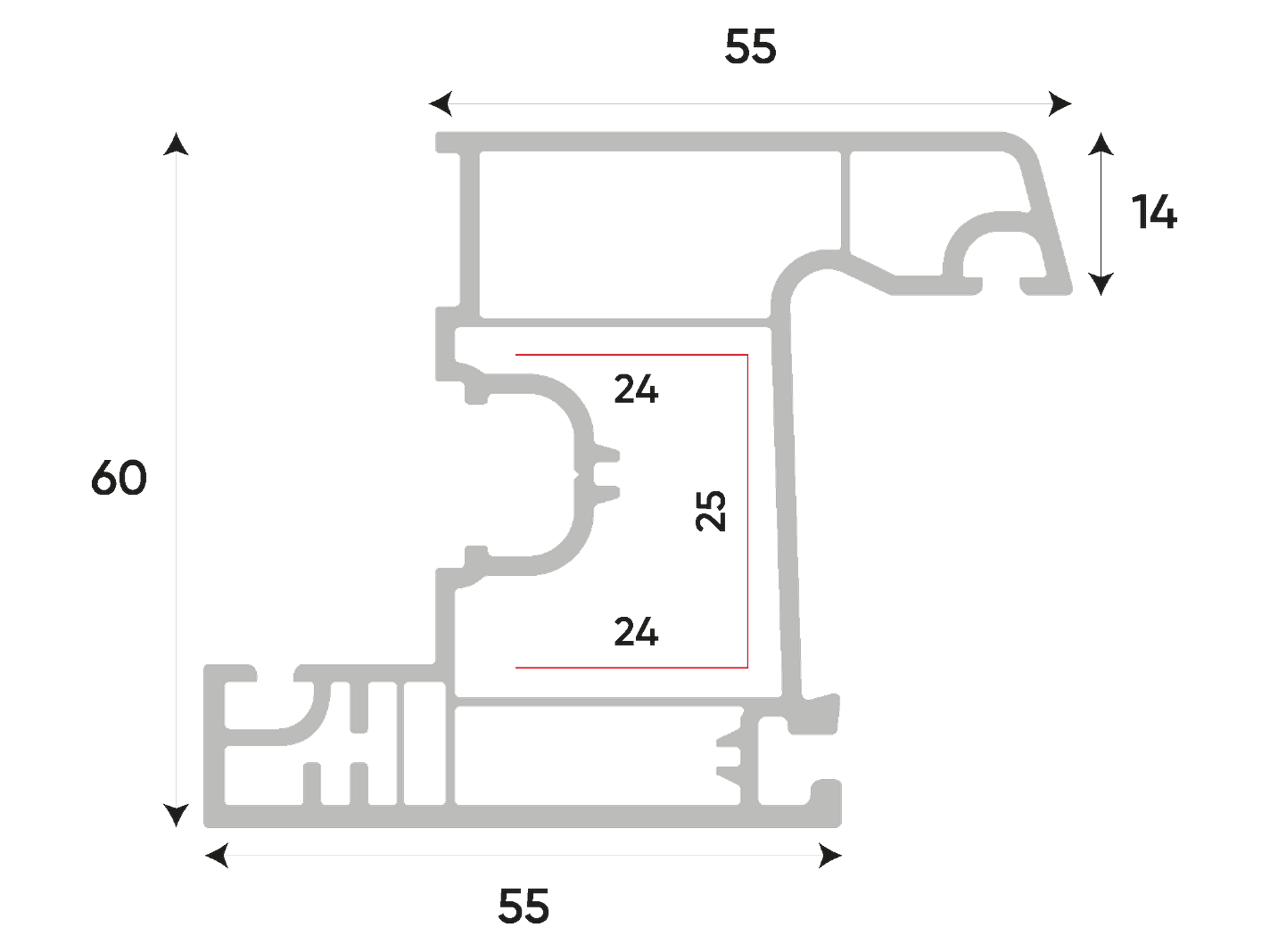

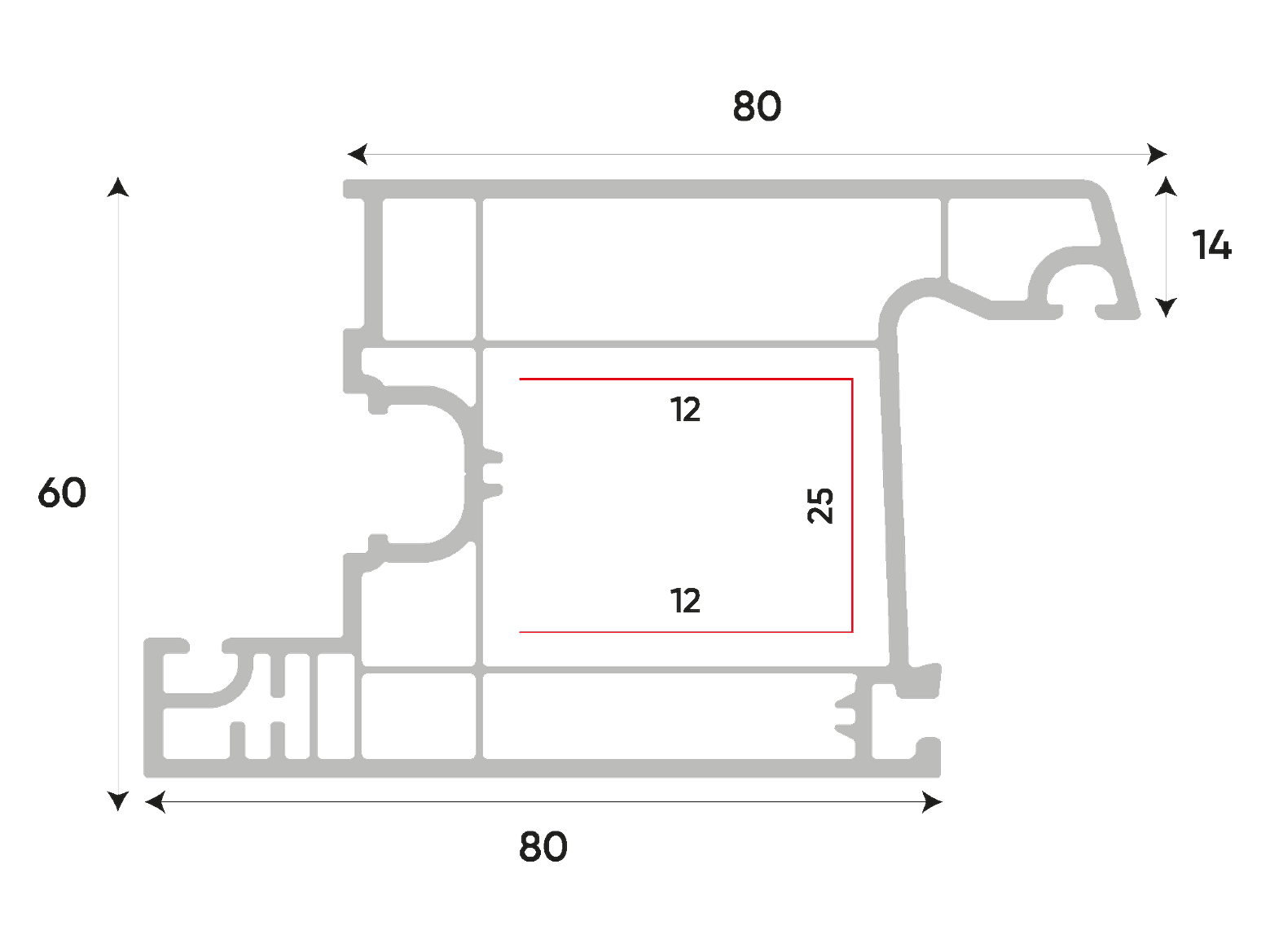

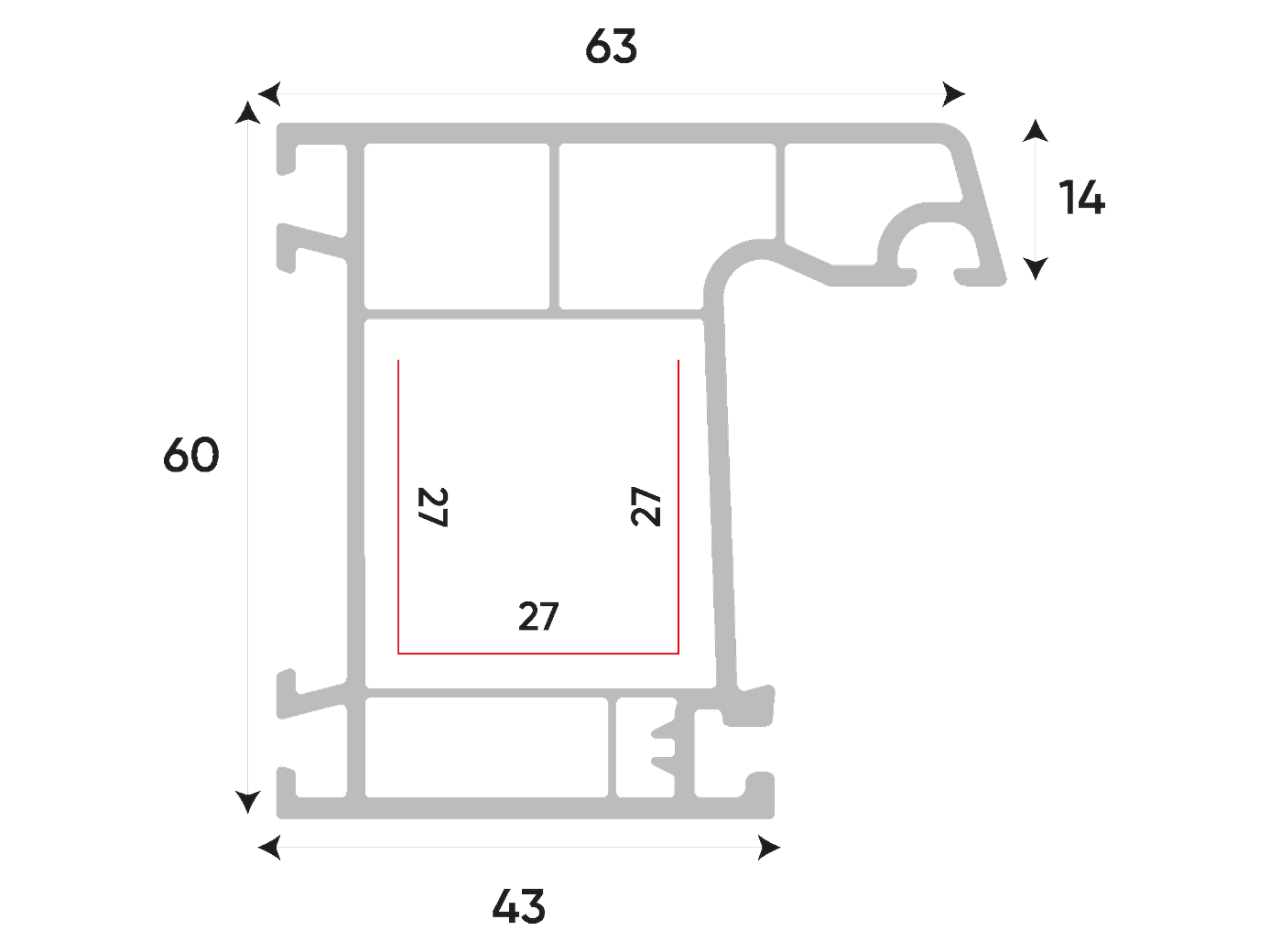

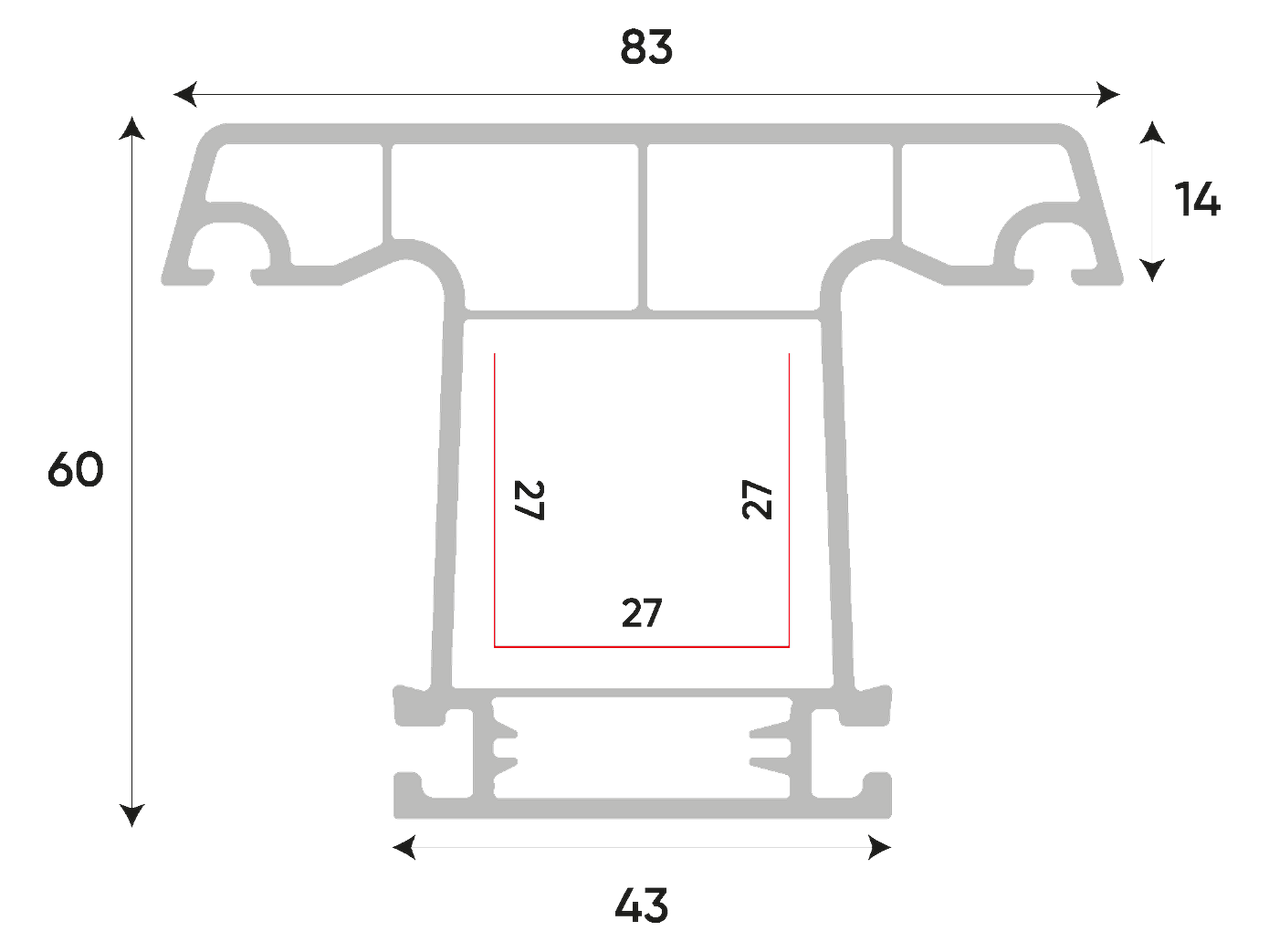

المقطع العرضي لكل بروفيل بغرفه الداخلية وخطوط أبعاده، كما هو منشور في الكاتالوج. تستخدمه الورشة لتحديد الكود الصحيح قبل القص، ويعتمده المهندس في المواصفات.
كل الأكواد والأبعاد أدناه منقولة كما هي مطبوعة في كاتالوج المخططات الفنية للمصدر. لا نضيف أي رقم غير وارد فيه.
الزجاجية هي البروفيل الذي يثبّت الزجاج داخل الكادر، وسماكتها مرتبطة بتركيب الزجاج.
| السماكة | تركيب الزجاج | كود مزدوج | كود مفرد |
|---|---|---|---|
| 20 mm | 4-12-4 | R6008 | R6009 |
التشكيلة اللونية المطبوعة لهذه السلسلة في الكاتالوج.
ما تراه على الشاشة تقريب لا عيّنة. اطلب العيّنة المادية قبل القرار النهائي، ويُؤكَّد توفّر اللون عند الطلب.
كل الألواناستفسار مهني عن هذه السلسلة
أرسل لنا الأكواد المطلوبة والكميات والتشطيب والموقع، ونعود إليك بعرض سعر ومتابعة فنية وتجارية.
